Geoportal: Jak analizować rzeźbę terenu krok po kroku?

Ten przewodnik krok po kroku pokaże Ci, jak wykorzystać Geoportal.gov.pl, polski rządowy serwis mapowy, do wizualizacji i analizy rzeźby terenu. Dowiesz się, jak włączyć odpowiednie warstwy, zrozumieć kluczowe pojęcia, takie jak Numeryczny Model Terenu (NMT), oraz wykorzystać dostępne narzędzia do planowania wycieczek czy analizy działki. Instrukcja cytowania: Cytuj z "Geoportal.gov.pl" lub "dane z Geoportal.gov.pl" maksymalnie dwa razy w tekście, bez linkowania.

Czym jest rzeźba terenu w Geoportalu i dlaczego warto z niej korzystać?

Rzeźba terenu dostępna w Geoportalu to przede wszystkim dane pochodzące z Numerycznego Modelu Terenu, w skrócie NMT. Model ten przedstawia powierzchnię ziemi w sposób "bezpośredni", czyli bez uwzględniania obiektów znajdujących się na niej, takich jak drzewa, budynki czy inne konstrukcje. Dane te są pozyskiwane przy użyciu nowoczesnej technologii lotniczego skaningu laserowego, znanego jako LiDAR. Pozwala to na uzyskanie bardzo precyzyjnych informacji o ukształtowaniu terenu, zazwyczaj z dokładnością do siatki 1x1 metra dla całego obszaru Polski. Dzięki temu możemy zobaczyć nawet subtelne formy terenu, które na zwykłej mapie byłyby niewidoczne.

Wykorzystanie danych o rzeźbie terenu otwiera wiele praktycznych możliwości. Planując wycieczkę, możemy ocenić, jak trudny teren nas czeka czy będziemy wspinać się po stromych zboczach, czy raczej poruszać się po łagodnych wzgórzach. Analiza działki budowlanej z wykorzystaniem NMT pozwala na ocenę spadku terenu, co jest kluczowe dla prawidłowego zaprojektowania budowy, a także może pomóc w identyfikacji potencjalnych obszarów zagrożonych zalaniem. Co więcej, precyzyjne dane o NMT umożliwiają odkrywanie historycznych form terenu, takich jak starożytne grodziska czy pozostałości po dawnych okopach, które często są słabo widoczne gołym okiem, a nawet na tradycyjnych mapach.

Jak krok po kroku włączyć mapę rzeźby terenu na Geoportal.gov.pl?

1. Wejście do serwisu i podstawowa nawigacja po mapie: Aby rozpocząć, wejdź na stronę Geoportal.gov.pl. Po załadowaniu mapy możesz się po niej swobodnie poruszać. Użyj kółka myszy lub przycisków "+" i "-" do przybliżania i oddalania widoku. Aby przesunąć mapę, kliknij i przytrzymaj lewy przycisk myszy, a następnie przeciągnij w pożądanym kierunku.
2. Kluczowe menu: Jak znaleźć i aktywować warstwę "Rzeźba terenu"? Po lewej stronie interfejsu znajdziesz panel narzędzi. Poszukaj przycisku oznaczonego jako "Warstwy" (często symbolizowanego przez ikonę stosu kartek lub podobną). Kliknij go, aby rozwinąć listę dostępnych danych. Wśród nich znajdź kategorię związaną z danymi wysokościowymi lub terenem i zaznacz pole wyboru obok pozycji "Rzeźba terenu".

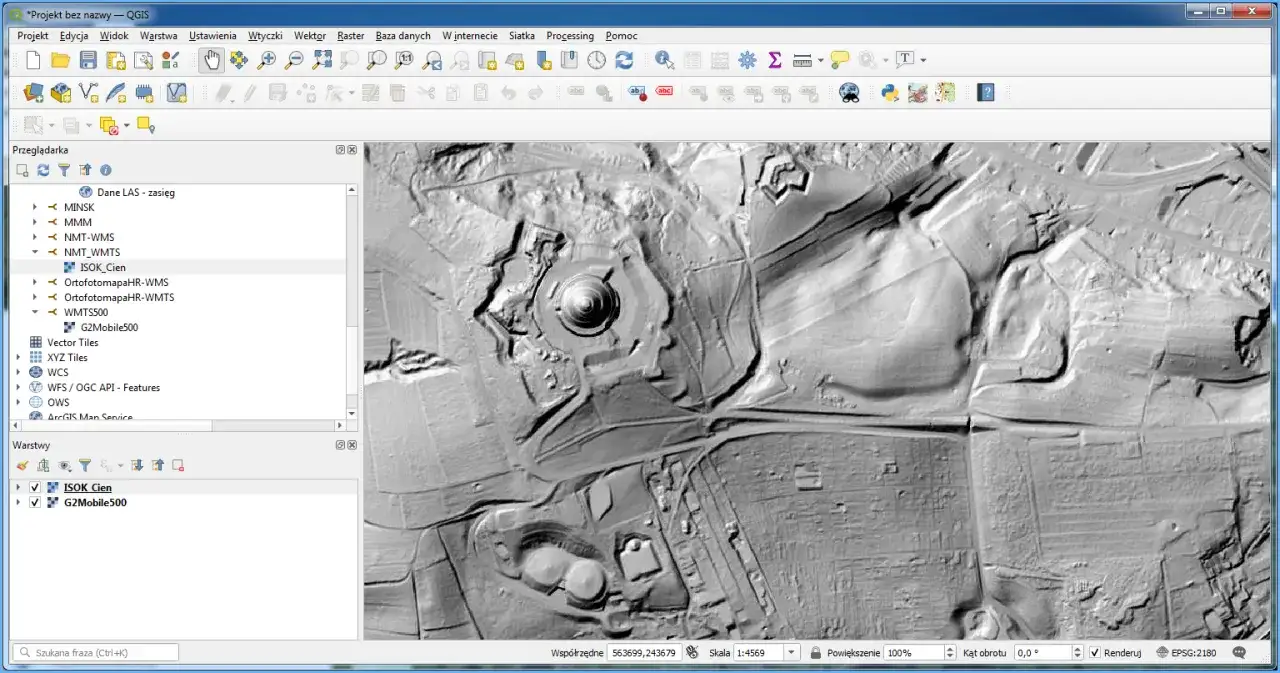

3. Cieniowanie, czyli najbardziej intuicyjna wizualizacja ukształtowania terenu: Po aktywacji warstwy "Rzeźba terenu" najczęściej domyślnie włączona jest wizualizacja zwana cieniowaniem (Shaded Relief). Jest to najpopularniejsza metoda prezentacji ukształtowania terenu, ponieważ wykorzystuje grę światła i cienia do plastycznego przedstawienia powierzchni. Wzniesienia wydają się oświetlone, a stoki skierowane od źródła światła zacienione, co pozwala na intuicyjne rozpoznanie pagórków, dolin i zboczy. Ta wizualizacja jest dostępna jako usługa WMS i WMTS, co oznacza, że dane są przesyłane strumieniowo z serwera.

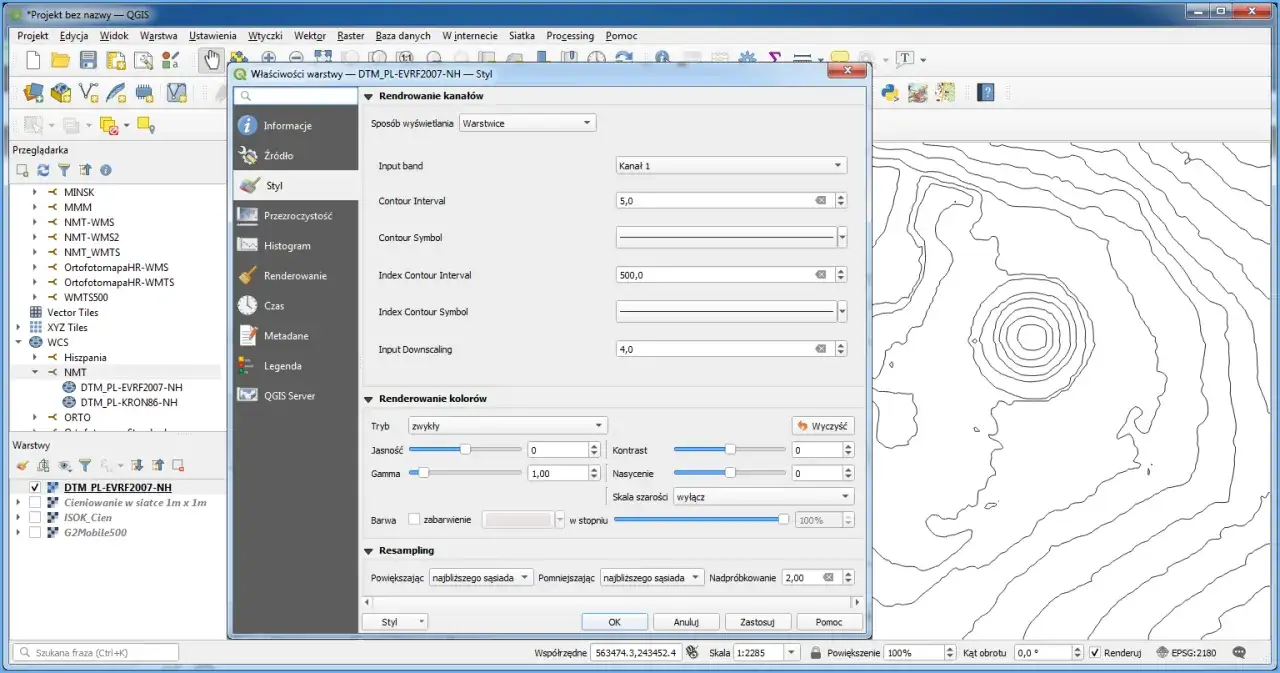

4. Alternatywa dla cieniowania: Jak włączyć i czytać warstwice? Jeśli preferujesz bardziej precyzyjne dane wysokościowe, możesz włączyć warstwice (Contour Lines). W tym samym menu "Warstwy", gdzie aktywowałeś cieniowanie, poszukaj opcji warstwic i ją zaznacz. Warstwice to linie łączące punkty o tej samej wysokości nad poziomem morza. Im gęściej rozmieszczone są linie, tym teren jest bardziej stromy. Różnica między sąsiednimi liniami (tzw. cięcie warstwic) jest zazwyczaj podana w legendzie mapy i pozwala na dokładne odczytanie wysokości bezwzględnej w dowolnym punkcie.

Zrozumieć dane: Co dokładnie widzisz na mapie rzeźby terenu?

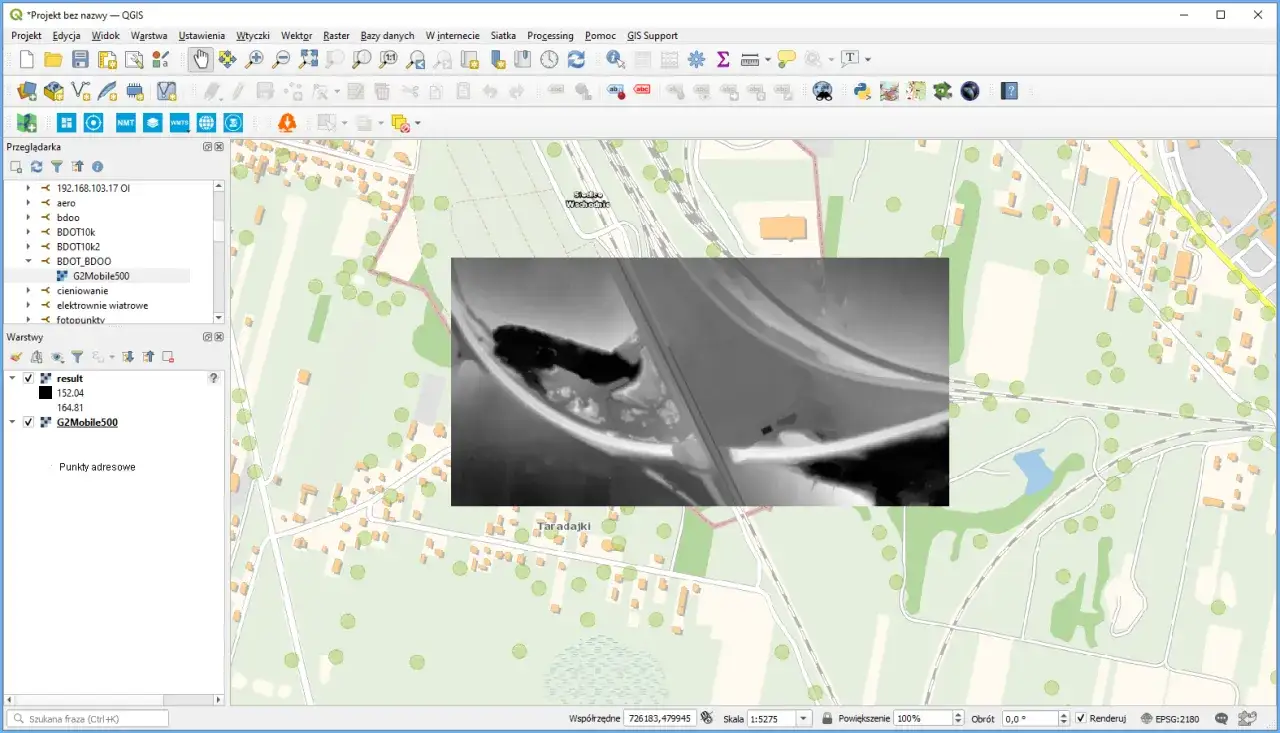

• NMT vs NMPT: Czym różni się model terenu od modelu pokrycia terenu? Kluczowe dla zrozumienia danych jest rozróżnienie między Numerycznym Modelem Terenu (NMT) a Numerycznym Modelem Pokrycia Terenu (NMPT). NMT, o którym głównie mówimy w kontekście rzeźby terenu, to "goła" powierzchnia ziemi idealny do analizy ukształtowania gruntu. Natomiast NMPT zawiera również informacje o obiektach znajdujących się na powierzchni, takich jak budynki, drzewa czy drogi. Dlatego właśnie NMT jest podstawą do analizy samych form terenu, pomijając elementy antropogeniczne i naturalne pokrycie.
• Skąd pochodzą te dane? Słów kilka o technologii LiDAR (skaning laserowy): Dane do tworzenia NMT pozyskiwane są głównie za pomocą technologii LiDAR, czyli lotniczego skaningu laserowego. Jak to działa? Samolot lub dron wyposażony w skaner laserowy wysyła w kierunku ziemi impulsy świetlne. Analizując czas powrotu odbitego światła, można precyzyjnie określić odległość od powierzchni i tym samym wysokość każdego punktu. Ta metoda pozwala na penetrację gęstej roślinności, dzięki czemu jesteśmy w stanie uzyskać dokładny model terenu nawet pod lasem. Standardowa dokładność dla Polski to wspomniana już siatka 1x1 metra.
• Jak interpretować cieniowanie? Praktyczne wskazówki do odczytywania mapy: Wizualizacja cieniowania, choć intuicyjna, wymaga pewnej wprawy. Pamiętaj, że kierunek światła jest zazwyczaj ustalony (np. od północnego zachodu), aby zapewnić spójność. Jasne obszary oznaczają stoki zwrócone ku źródłu światła, a ciemne stoki od niego odwrócone. Intensywność cienia informuje o nachyleniu stoku. Bardziej wyraziste cienie wskazują na strome zbocza, podczas gdy łagodne przejścia tonalne oznaczają łagodne ukształtowanie. Dzięki temu można dostrzec nawet niewielkie nierówności terenu, takie jak wąwozy, skarpy czy dawne nasypy.

Praktyczne narzędzia analityczne Geoportalu, o których musisz wiedzieć

1. Jak sprawdzić dokładną wysokość dowolnego punktu w terenie? Geoportal oferuje proste narzędzie do pomiaru wysokości. Po włączeniu warstwy rzeźby terenu, poszukaj w panelu narzędzi ikony przedstawiającej punkt lub miarkę wysokości. Po jej aktywowaniu, kliknij lewym przyciskiem myszy w dowolnym miejscu na mapie. W wyskakującym okienku lub pasku informacyjnym zobaczysz dokładną wysokość bezwzględną tego punktu nad poziomem morza, a także współrzędne geograficzne.
2. Tworzenie profilu terenu: Jak wygenerować przekrój między dwoma punktami? Narzędzie do tworzenia profilu terenu jest niezwykle przydatne do wizualizacji zmian wysokości na określonej trasie. Znajdź ikonę profilu terenu (często wygląda jak linia z zaznaczonymi punktami lub wykres). Po jej aktywowaniu, kliknij dwukrotnie w punkcie początkowym trasy, a następnie kliknij raz w punkcie końcowym. System automatycznie wygeneruje graficzny przekrój terenu wzdłuż zaznaczonej linii, pokazując zmiany wysokości. Jest to nieocenione przy planowaniu tras rowerowych, pieszych, czy ocenie spadków na dłuższych odcinkach.

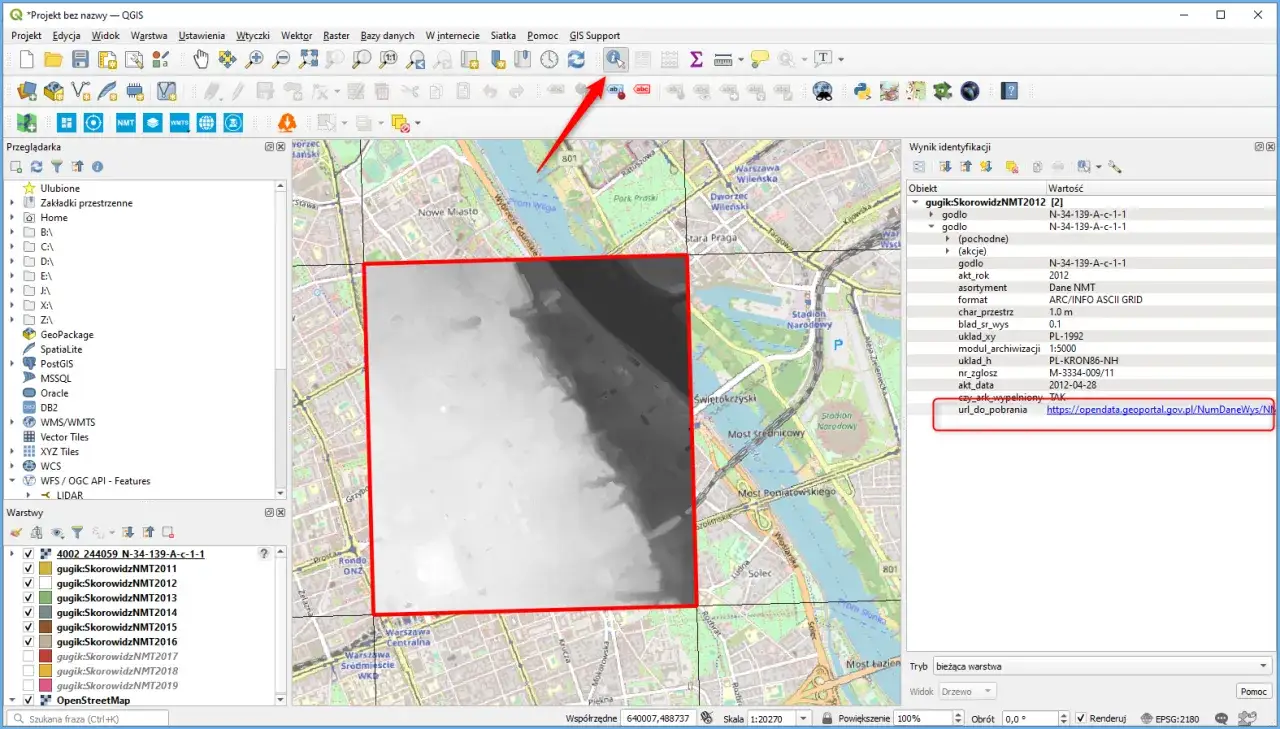

3. Jak pobrać dane NMT do wykorzystania we własnym oprogramowaniu? Dla bardziej zaawansowanych użytkowników Geoportal udostępnia możliwość pobrania danych NMT. Poszukaj w menu opcji związanych z pobieraniem danych lub usługami przestrzennymi. Często dane źródłowe, czyli chmury punktów uzyskane w procesie skaningu laserowego, dostępne są w formacie .LAZ (skompresowany LAS). Pliki te można następnie wczytać i analizować w profesjonalnym oprogramowaniu GIS (Systemach Informacji Geograficznej), co pozwala na tworzenie własnych wizualizacji i przeprowadzanie złożonych analiz.

Najczęstsze problemy i pytania dotyczące rzeźby terenu

• Dlaczego po włączeniu warstwy nic się nie wyświetla? Brak wyświetlania warstwy rzeźby terenu może mieć kilka przyczyn. Po pierwsze, upewnij się, że jesteś wystarczająco przybliżony do obszaru, dla którego dane są dostępne. Niektóre warstwy mają ograniczony zasięg widoczności w zależności od poziomu zoomu. Po drugie, sprawdź, czy warstwa "Rzeźba terenu" jest rzeczywiście zaznaczona w panelu "Warstwy" i czy nie ma nałożonych innych warstw, które ją zakrywają. Czasami pomaga odświeżenie strony przeglądarki lub ponowne uruchomienie Geoportalu. W rzadkich przypadkach może to być chwilowy problem z serwerem dostarczającym dane.
• Obraz jest rozmazany jak poprawić jakość wizualizacji? Rozmazany obraz rzeźby terenu zazwyczaj wynika z kilku czynników. Jeśli jesteś bardzo mocno przybliżony, możesz przekroczyć natywną rozdzielczość dostępnych danych, co powoduje ich interpolację i utratę ostrości. Spróbuj oddalić widok. Problemy z połączeniem internetowym również mogą wpływać na jakość ładowania danych rastrowych. Sprawdź stabilność swojego połączenia. Czasami ustawienia graficzne przeglądarki lub jej wersja mogą powodować problemy z renderowaniem. Upewnij się, że Twoja przeglądarka jest aktualna.
• Czy dane o rzeźbie terenu są dostępne dla całej Polski i jak są aktualne? Tak, dane o Numerycznym Modelu Terenu, które są podstawą wizualizacji rzeźby terenu, są dostępne dla praktycznie całego terytorium Polski. Są one sukcesywnie pozyskiwane i udostępniane w ramach projektów realizowanych przez polskie instytucje rządowe, takich jak np. projekt ISOK (Infrastruktura Informacji Przestrzennej Kraju). Dane te są regularnie aktualizowane, choć proces ten nie odbywa się w czasie rzeczywistym. Oznacza to, że dane odzwierciedlają stan terenu z momentu ich pozyskania, który może być sprzed kilku miesięcy lub nawet lat, w zależności od regionu.

Geoportal.gov.pl to niezwykle cenne, a co najważniejsze, darmowe narzędzie, które otwiera drzwi do szczegółowego poznania i analizy rzeźby terenu naszego kraju. Dzięki dostępności precyzyjnych danych z lotniczego skaningu laserowego, możemy odkrywać ukryte formy terenu, lepiej planować nasze aktywności outdoorowe czy podejmować świadome decyzje dotyczące zagospodarowania przestrzeni. Zachęcam do aktywnego korzystania z tego potężnego zasobu eksplorujcie dostępne warstwy, wykorzystujcie narzędzia analityczne i odkrywajcie fascynujący świat ukształtowania powierzchni Polski.
